Co właściwie wybija: bezpiecznik nadprądowy, różnicówka czy oba naraz
Gdy listwa zasilająca wyłącza zasilanie w mieszkaniu, pierwszym punktem kontrolnym jest ustalenie, które zabezpieczenie zadziałało. Od tego zależy dalsza diagnostyka i sens naprawy listwy.
W typowej domowej rozdzielnicy (skrzynce z bezpiecznikami) spotyka się dwa główne typy zabezpieczeń:
Wyłącznik nadprądowy (tzw. „bezpiecznik”) – chroni przed przeciążeniem i zwarciem.
Wyłącznik różnicowoprądowy (tzw. „różnicówka”) – reaguje na prąd upływu, np. przebicie do obudowy, wilgoć, uszkodzoną izolację.
Wyłącznik nadprądowy zwykle opisany jest jako B16, B20 itp. Różnicówka często ma oznaczenia typu 30 mA, a na obudowie rysunek testu „T”. Jeśli przy włączeniu listwy zasilającej zawsze spada ten sam „hebel”, zanotuj:
czy jest to pojedynczy wyłącznik nadprądowy (najczęściej podpisany nazwą obwodu: „gniazda pokój”, „kuchnia” itp.),
czy główna różnicówka, która odcina kilka obwodów naraz,
czy oba – najpierw nadprądowy, a dopiero przy powtórce różnicówka.
Jeśli wybija tylko nadprądówka, najczęstsza przyczyna to zwarcie lub silne przeciążenie (np. kilka mocnych urządzeń startuje naraz). Jeśli wybija tylko różnicówka, silnym tropem jest upływ prądu – przebicie do obudowy, wilgoć w listwie lub urządzeniu, uszkodzona izolacja przewodów. Jeśli wybijają oba, problem może być złożony: zwarcie z jednoczesnym upływem, poważne nadpalenia, uszkodzone zabezpieczenia w listwie przeciwprzepięciowej.
Jeśli jesteś w stanie jednoznacznie wskazać, który element zabezpieczeń reaguje i w jakiej kolejności, diagnostyka staje się prostsza. Jeżeli za każdym razem musisz „podnosić” kilka wyłączników i nie wiesz, który upadł jako pierwszy – warto zrobić jedno świadome podejście i obserwować uważnie panel rozdzielnicy w chwili „wybicia”.
Odróżnienie problemu listwy od problemu instalacji lub urządzenia
Drugim kluczowym krokiem jest ustalenie, czy źródłem kłopotu jest listwa zasilająca, instalacja, czy konkretne urządzenie. Bez tej informacji naprawa listwy może być po prostu bezsensowna.
Praktyczny schemat testu wygląda następująco:
Odłącz listwę zasilającą od gniazdka ściennego.
Podłącz to samo urządzenie (np. komputer, telewizor) bezpośrednio do tego samego gniazdka, z pominięciem listwy.
Sprawdź, czy zabezpieczenie wybija.
Jeśli bez listwy wszystko działa poprawnie, a wybija tylko przy korzystaniu z listwy, źródłem problemu z dużym prawdopodobieństwem jest sama listwa zasilająca. Jeśli zabezpieczenie wybija również przy podłączeniu urządzenia bezpośrednio, problem leży po stronie instalacji lub urządzenia.
Dla wykluczenia wad gniazdka ściennego wykonaj drugi test:
Przenieś listwę do innego gniazdka, najlepiej na innym obwodzie (np. inne pomieszczenie, inna linia zabezpieczona innym wyłącznikiem).
Podłącz listwę samą, bez urządzeń, i spróbuj ją włączyć.
Jeśli listwa wybija zabezpieczenia nawet bez podłączonych urządzeń, wina leży niemal na pewno po stronie listwy (zwarcie wewnątrz, uszkodzony wyłącznik, warystor, przewód). Jeżeli natomiast:
listwa bez urządzeń działa poprawnie,
a wybicie następuje po podłączeniu konkretnego sprzętu,
to naprawa listwy nie ma sensu – trzeba skupić się na diagnozie tego urządzenia lub obciążenia całego obwodu.
Jeśli listwa zachowuje się losowo – raz działa, raz wybija, w różnych gniazdkach i z różnymi urządzeniami – sygnałem ostrzegawczym jest możliwość uszkodzenia instalacji. W takim przypadku minimum bezpieczeństwa to wizyta elektryka i pomiary stanu obwodu.
Informacje, które warto zanotować przed rozebraniem listwy
Żeby nie błądzić w ciemno, zrób krótką notatkę. Dobrze udokumentowany objaw to połowa naprawy. Zapisz:
Kiedy dokładnie wybija:
przy samym włączeniu wyłącznika na listwie, bez urządzeń,
przy podłączeniu konkretnego urządzenia,
po pewnym czasie pracy, np. po kilku minutach pod obciążeniem.
Jakie zabezpieczenie reaguje (nadprądowe, różnicówka, oba).
Jakie urządzenia są podłączone w momencie wybicia (nazwy, przybliżona moc: komputer, czajnik, grzejnik itp.).
Czy listwa wykazuje inne objawy:
wyczuwalny zapach spalenizny,
luźny wyłącznik, który „lata” na boki,
migotanie kontrolek LED na listwie.
Tak przygotowana lista objawów pozwala później ocenić, czy naprawa przyniosła skutek. Jeśli po naprawie objaw występuje w tym samym scenariuszu, diagnoza była niekompletna lub błędna.
W typowej listwie zasilającej, która nagle zaczyna wybijać zabezpieczenia, można wskazać kilka głównych grup usterek:
Zwarcie – dwa przewody lub ścieżki, które nie powinny się stykać, mają bezpośrednie połączenie. Objaw:
natychmiastowe wybicie nadprądówki przy próbie włączenia,
czasem iskrzenie, zapach spalenizny, ślady nadpaleń wewnątrz listwy.
Przebicie / upływ prądu – część prądu ucieka inną drogą niż przewidziana, np. przez obudowę, wilgoć, metalowy element. Objaw:
zadziałanie różnicówki, często przy lekkim dotknięciu obudowy urządzenia lub listwy,
wybicie przy pracy w wilgotnym środowisku (łazienka, kuchnia, balkon).
Przeciążenie – do jednego gniazdka (przez listwę) podłączonych jest zbyt wiele urządzeń. Objaw:
wybicie nadprądówki, ale zwykle nie od razu – dopiero przy uruchomieniu urządzeń o dużym poborze mocy (grzejniki, suszarki, czajniki),
listwa lub wtyczka robi się wyczuwalnie ciepła.
Luźne styki, wypalone gniazda – zmniejszona powierzchnia styku powoduje nagrzewanie i miejscowe nadpalenia. Objaw:
wyczuwalne iskrzenie przy wkładaniu wtyczki,
nierówna praca – raz wybija, raz nie, szczególnie po poruszeniu przewodem.
Wilgoć – woda lub para wodna wewnątrz listwy. Objaw:
wybicie różnicówki tuż po przyniesieniu listwy z zimnego miejsca,
krople wody, kondensacja pary, ślady korozji.
Jeśli objawy sugerują czyste zwarcie (natychmiastowe wyłączanie przy każdym podejściu) i nie ma śladów mechanicznego uszkodzenia, często winny jest przepalony warystor lub wyłącznik w listwie. Jeśli natomiast listwa pracowała w wilgotnym środowisku, najpierw trzeba ją osuszyć i dopiero później rozebrać i oglądać wnętrze.
Punkt kontrolny: kiedy naprawy DIY lepiej od razu odpuścić
Są sytuacje, w których bezpieczniejsze i rozsądniejsze jest natychmiastowe wycofanie listwy z użytku i rezygnacja z jakichkolwiek napraw domowych. Sygnały ostrzegawcze to:
Silne nadpalenia plastiku, stopione części obudowy, brązowe przebarwienia wokół gniazd.
Pęknięta, deformowana obudowa, przez którą widać metalowe części pod napięciem.
Wyraźne iskrzenie przy każdym ruchu wtyczką lub wyłącznikiem.
Objawy dotyczą kilku różnych gniazdek i listew na jednym obwodzie – możliwe uszkodzenie instalacji.
Różnicówka nie reaguje, mimo że widać ewidentne zwarcie lub nadpalenia – to sygnał, że zabezpieczenia mogą być niesprawne.
Jeśli co najmniej jeden z tych punktów kontrolnych jest spełniony, listwa powinna trafić do utylizacji, a instalację powinien skontrolować elektryk. Samodzielne „łatki” tylko maskują problem i zwiększają ryzyko pożaru lub porażenia.
Jeżeli natomiast objawy są powtarzalne, jasno powiązane z konkretną listwą i nie ma widocznych poważnych uszkodzeń mechanicznych czy nadpaleń, można przejść do ostrożnej naprawy DIY w kontrolowanych warunkach.

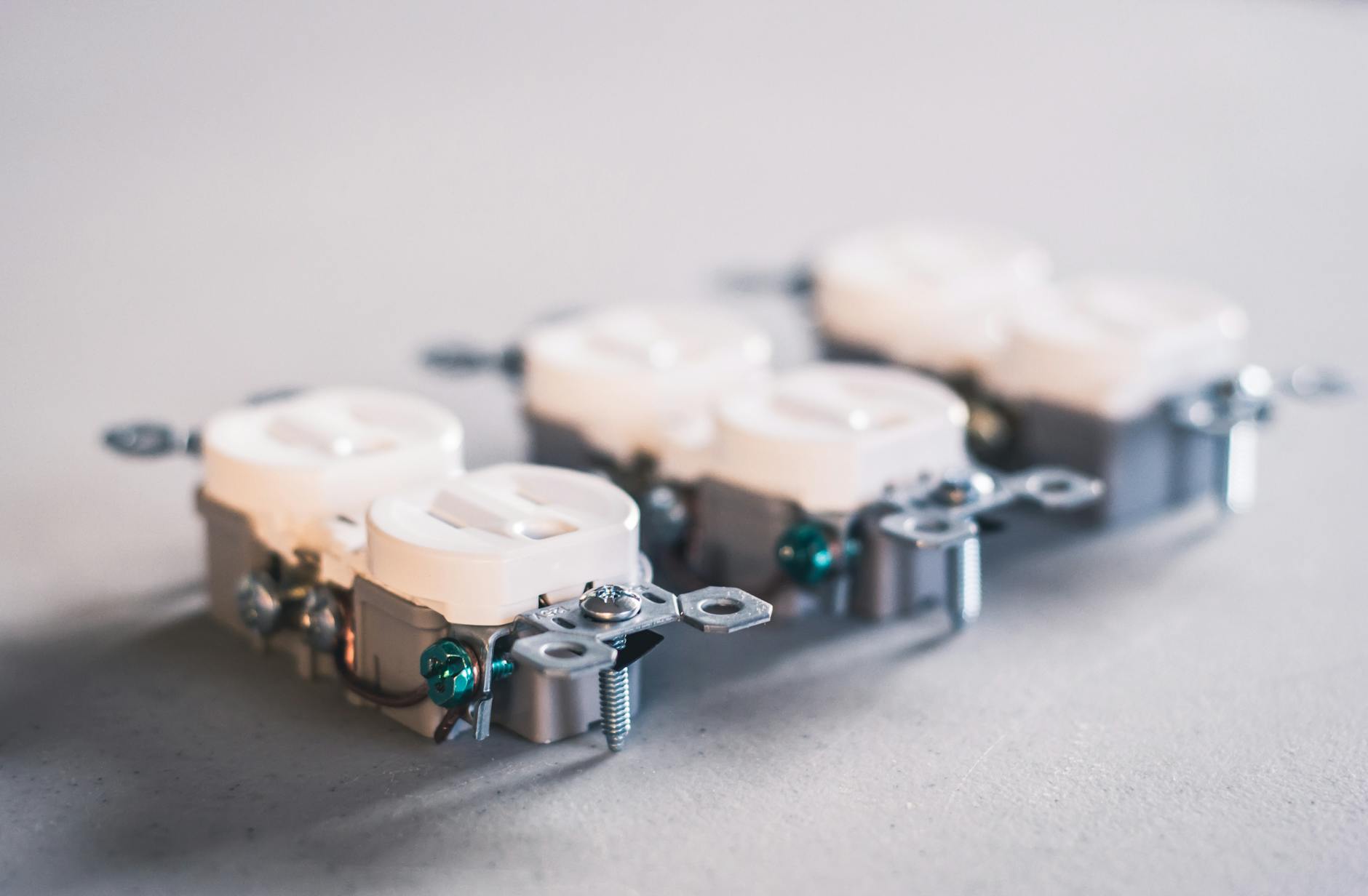

Źródło: Pexels | Autor: Steve Johnson
Bezpieczne warunki pracy przy naprawie listwy zasilającej
Ryzyko porażenia prądem, zwarcia i pożaru – realne scenariusze
Naprawa listwy zasilającej, która wywołuje zwarcie, zawsze odbywa się w bezpośrednim sąsiedztwie elementów przeznaczonych do pracy z napięciem 230 V. To nie jest niskie napięcie z baterii, lecz potencjał zdolny spowodować poważne porażenie lub pożar. W audycie bezpieczeństwa trzeba uwzględnić kilka scenariuszy:
Porażenie prądem – dotknięcie metalowej części będącej pod napięciem przy rozebranej listwie, włożenie śrubokręta w niewłaściwe miejsce, brak odłączenia zasilania. Skutek: skurcz mięśni, upadek, utrata przytomności.
Zwarcie przy pierwszym uruchomieniu po „naprawie” – nieprawidłowe połączenie przewodów, pozostawiona luźna żyła przewodu, zbyt bliskie ułożenie odsłoniętych części. Skutek: wybicie zabezpieczeń, iskra, możliwe podpalenie kurzu lub plastiku.
Stopniowe przegrzanie – niedociśnięty styk, zbyt cienki przewód, słaba jakość połączenia złączką. Skutek: nagrzewanie, topienie plastiku, lokalne zwęglenie, które w końcu może wywołać pożar.
Jeżeli którykolwiek z tych scenariuszy jest realny, a Twoje umiejętności i koncentracja nie gwarantują bezpiecznej pracy, naprawa listwy zasilającej powinna zostać odłożona lub całkowicie przekazana fachowcowi. Minimum bezpieczeństwa nie obejmuje tylko samej wiedzy, ale także warunków pracy i używanych narzędzi.
Minimalne środki ochrony przy pracy z listwą zasilającą
Naprawa zaczyna się tak naprawdę przed odkręceniem pierwszej śruby. Zanim cokolwiek otworzysz, zadbaj o podstawowe zabezpieczenie stanowiska:
Pełne odłączenie zasilania – wyjmij wtyczkę listwy z gniazdka i odstaw ją w widoczne miejsce. Nie zostawiaj jej w zasięgu innej osoby, która mogłaby nieświadomie podłączyć listwę podczas Twojej pracy.
Sucha, stabilna powierzchnia – blat stołu, biurko, najlepiej z materiału nienasiąkliwego. Bez wody, mokrych ścierek, bez ryzyka zalania.
Brak metalowej biżuterii – zdejmij pierścionki, bransoletki, zegarki z metalową bransoletą. Te elementy mogą przewodzić prąd lub przypadkowo dotknąć części pod napięciem.
Oświetlenie – mocne, równomierne światło. Praca w półmroku sprzyja pomyłkom i przeoczeniu nadpaleń, pęknięć, drobnych żył przewodu.
W listwach z elementami przeciwprzepięciowymi (warystory, czasem proste kondensatory) po odłączeniu od sieci może przez pewien czas utrzymywać się resztkowy ładunek. W większości tanich listew jest on niewielki, ale zasada jest jasna: nie dotykaj niczego metalowego, dopóki masz jakiekolwiek wątpliwości co do stanu naładowania elementów. Jeśli w środku widzisz kondensator, nie zwieraj jego wyprowadzeń śrubokrętem „na krótko”. Daj mu czas na rozładowanie (kilkanaście minut po odłączeniu listwy), a przy pracy i tak zachowuj pełną izolację narzędzi.
Ograniczenia napraw domowych – kiedy nawet sprawne narzędzia nie wystarczą
Nawet najlepiej wyposażony warsztat nie zastąpi uprawnień i doświadczenia tam, gdzie ryzyko jest strukturalne, a nie punktowe. Zanim rozkręcisz listwę, przejdź krótką listę kryteriów, które określają granicę sensownej naprawy DIY.
Brak schematu i danych producenta – w tańszych listwach często nie ma żadnej dokumentacji. Jeżeli układ jest bardziej złożony (filtry, kilka warystorów, nietypowy wyłącznik), a Ty musisz „zgadywać” połączenia, rośnie ryzyko błędnej rekonstrukcji toru zasilania.
Modyfikacje „po swojemu” – próby dołożenia własnych elementów (dodatkowy wyłącznik, diody, przewody), łączenie kilku listew w jedną, zmiana przewodu na „byle jaki pod ręką”. To nie jest naprawa, tylko przebudowa instalacji bez projektu.
Brak przyrządów pomiarowych – jeśli nie dysponujesz nawet najprostszym multimetrem z pomiarem rezystancji i ciągłości obwodu, nie masz narzędzia do weryfikacji, czy po naprawie nie pozostawiłeś zwarcia lub przerwy.
Praca w miejscu publicznym lub w firmie – w środowisku zawodowym listwa jest elementem instalacji, która musi spełniać wymagania BHP i norm. „Naprawiona” domowym sposobem listwa w biurze, sklepie czy warsztacie to również kwestia odpowiedzialności prawnej.
Jeśli do diagnozy konieczne byłoby „strzelanie” połączeń na ślepo lub wprowadzać własne przeróbki, lepszym wyborem jest utylizacja listwy. Jeśli nie możesz po naprawie potwierdzić stanu miernikiem, nie masz podstaw do stwierdzenia, że urządzenie jest bezpieczne.
Elementy, których nie naprawia się „na pół gwizdka”
Niektóre części listwy są krytyczne dla bezpieczeństwa i nie dopuszczają półśrodków. Ich naprawa oznacza wymianę na element o porównywalnych parametrach, a nie „łatanie” czy częściowe poprawianie.
Przewód zasilający – przecięty, zmiażdżony, sztywny z powodu starości oplot przewodu wymaga wymiany całego odcinka od wtyczki do zacisków w listwie. Łączenie „w środku kabla” za pomocą skrętek i taśmy izolacyjnej to sygnał ostrzegawczy i podstawa do natychmiastowego odrzucenia naprawy.
Gniazda sieciowe – wypalone bolce, luźne styki, stopione koszyki stykowe. Próba doginania, piłowania czy szlifowania wypalonych elementów to obejście problemu, nie jego usunięcie.
Wyłącznik główny – jeśli wewnątrz są ślady nadpaleń, a styk raz łączy, raz nie, dokręcanie czy psiknięcie „kontaktem” nie przywróci pierwotnej zdolności łączeniowej. Konieczna jest wymiana na model o odpowiednim prądzie znamionowym.
Elementy przeciwprzepięciowe – warystory, bezpieczniki termiczne, dławiki. Gdy warystor miał zwarcie i się przepalił, wycięcie go z obwodu „bo i tak nie ma burzy” pozbawia listwę funkcji ochronnej.
Jeżeli lista koniecznych wymian obejmuje przewód, wyłącznik i gniazda, koszt i nakład pracy zwykle przekracza wartość nowej listwy. Jeżeli nie masz dostępu do części o odpowiednich parametrach i certyfikatach, lepiej odstąpić od naprawy.
Bezpieczeństwo pracy z listwą zasilającą – granice napraw DIY
Procedura odcięcia zasilania – nie tylko wyjęcie wtyczki
Odłączenie listwy od gniazdka to minimum, ale w praktyce procedura powinna być nieco szersza. Pozwala to uniknąć sytuacji, w której inna osoba przypadkowo ponownie ją podłączy.
Fizyczne oddzielenie listwy – odłącz listwę, zwiń kabel i połóż ją na stanowisku pracy. Gniazdko, z którego była zasilana, pozostaw puste. Nie używaj przedłużaczy „w powietrzu” podczas naprawy.
Oznaczenie miejsca pracy – w środowisku domowym wystarczy prosty komunikat dla domowników, że listwa jest w naprawie i nie wolno jej podłączać. W firmie – kartka „NIE PODŁĄCZAĆ – NAPRAWA” może być punktem kontrolnym.
Brak napięcia resztkowego – po odłączeniu listwy odczekaj minimum kilkanaście minut, zanim zaczniesz pracę. W tym czasie potencjalne ładunki w kondensatorach i filtrach mają czas na naturalne rozładowanie.
Jeśli nie możesz kontrolować dostępu innych osób do miejsca naprawy lub gniazdek, do których listwa będzie wpinana testowo, wstrzymaj prace. Jeżeli w otoczeniu przebywają dzieci lub osoby nieświadome ryzyka, zaplanuj naprawę w innym czasie i miejscu.
Organizacja stanowiska pracy – porządek jako element bezpieczeństwa
Chaotyczny stół to realny czynnik ryzyka. Narzędzia i części porozrzucane wśród metalowych drobiazgów (śrubki, spinacze, blaszki) potrafią „zrobić zwarcie” za Ciebie.
Wydzielona strefa na śruby i elementy – mały pojemnik, tacka lub magnes na śruby. Każdy element zdemontowany z listwy odkładaj w jedno, stałe miejsce.
Brak przewodzących „śmieci” – usuń z blatu spinacze, zszywki, łańcuszki i inne luźne metalowe drobiazgi, które mogłyby wpaść do wnętrza listwy.
Stabilna podkładka – unikaj miękkich i przewodzących powierzchni. Karton lub mata izolacyjna zapewnią lepszy kontrast wizualny i mniejsze ryzyko przesunięcia listwy w krytycznym momencie.
Narzędzia w zasięgu ręki – śrubokręty, multimetr, szczypce ułóż tak, byś nie musiał sięgać nad otwartą listwą z innymi przedmiotami w dłoni.
Jeśli w trakcie pracy musisz „przekopywać się” przez narzędzia lub elementy, rośnie szansa na przypadkowe pociągnięcie przewodu czy dotknięcie niepożądanej części. Jeżeli nie masz jak zorganizować prostego, przejrzystego stanowiska – lepiej przełożyć naprawę.
Ograniczenia czasowe i koncentracja – kiedy przerwać prace
Naprawa listwy to część instalacji elektrycznej, nie szybkie „doklejenie kabelka”. Zmęczenie i pośpiech są sygnałami ostrzegawczymi, bo prowadzą do uproszczeń i pominięcia kontroli.
Limit czasu – zaplanuj, że całość (otwarcie, diagnostyka, ewentualna naprawa, testy) wykonasz bez pośpiechu. Jeśli masz „15 minut przed wyjściem”, odłóż naprawę.
Stan psychofizyczny – prace przy 230 V wykluczają zmęczenie, pośpiech, rozkojarzenie, a tym bardziej alkohol lub środki wpływające na koncentrację.
Przerwy kontrolne – po każdym etapie (demontaż, wymiana przewodu, montaż) zrób krótką pauzę i przejrzyj, co zrobiłeś. To dobry moment na wykrycie pomyłek, zanim zamkniesz obudowę.
Jeśli łapiesz się na tym, że „chcesz już mieć to z głowy” i rezygnujesz z kolejnych sprawdzeń, ryzyko rośnie wykładniczo. Jeśli nie możesz zapewnić sobie spokojnego, nieprzerwanego czasu, naprawę listwy należy wstrzymać.
Źródło: Pexels | Autor: Ksenia Chernaya
Narzędzia i materiały: co jest naprawdę potrzebne, a co zbędne
Minimum narzędzi diagnostycznych dla bezpiecznej naprawy
Zestaw „byle śrubokręt i taśma izolacyjna” nie spełnia żadnego standardu bezpieczeństwa. Do świadomej naprawy listwy potrzeba kilku prostych, ale konkretnych narzędzi.
sprawdzenie, czy po włączeniu listwy napięcie pojawia się na wszystkich gniazdach,
wykrycie zwarć między przewodem fazowym a neutralnym/ochronnym,
kontrolę stanu przewodu zasilającego (ciągłość żył).
Śrubokręty z izolowanymi rękojeściami – płaski i krzyżowy, w rozmiarach odpowiadających śrubom w obudowie i zaciskach. Drobna różnica w rozmiarze grotu potrafi zniszczyć łeb śruby i utrudnić dalsze prace.
Małe szczypce / kombinerki – do formowania i wyciągania końcówek przewodów, przytrzymywania drobnych elementów bez dotykania ich palcami.
Nożyk techniczny lub ściągacz izolacji – do precyzyjnego zdejmowania izolacji bez naruszania żył miedzianych. Rozcinanie izolacji nożyczkami wzdłuż przewodu to szybka droga do osłabienia żył.
Jeśli nie dysponujesz choćby prostym multimetrem, nie masz narzędzia do weryfikacji skuteczności naprawy. Jeżeli śrubokręt jest jedyny i zużyty, ryzykujesz uszkodzenie elementów mocujących już na starcie.
Materiały eksploatacyjne o odpowiednich parametrach
Nawet najlepsze narzędzia nie pomogą, jeśli użyjesz przypadkowych materiałów. W obwodach 230 V liczy się nie tylko przewodność, ale i izolacja, odporność termiczna oraz dopuszczenia do stosowania w instalacjach.
Przewód zasilający – w klasie H05VV-F lub równoważnej, o przekroju minimum 3×1,0 mm², a w praktyce często 3×1,5 mm². Nie zastępuj przewodu mniejszym przekrojem niż oryginalny.
Końcówki przewodów – jeśli listwa ma zaciski śrubowe, stosuj tulejki zaciskowe do linek (przewodów wielodrutowych). Goła linka pod śrubą to punkt kontrolny: po kilku cyklach nagrzewania i chłodzenia połączenie zacznie się luzować.
Taśma izolacyjna – wyłącznie taśma o parametrach dla 230 V i wyższych, stosowana w instalacjach elektrycznych. Kolor jest drugorzędny, liczy się grubość i klasa izolacji. Taśma papierowa, malarska, „naprawcza” nie zastąpi izolacji elektrycznej.
Opaski zaciskowe (trytytki) – do uporządkowania przewodów wewnątrz listwy, aby nie ocierały się o ruchome elementy lub ostre krawędzie. Nie służą do „naprawy” mechanicznie uszkodzonego przewodu.
Jeżeli jedynym dostępnym „materiałem” jest cienka taśma izolacyjna z marketu, a przewód dobierasz „na oko”, bez oznaczeń, sensowna naprawa jest nierealna. Jeżeli musisz zastąpić oryginalny przewód cieńszym, to w praktyce jest to obniżenie standardu bezpieczeństwa, nie naprawa.
Narzędzia i akcesoria, które wprowadzają więcej problemów niż pożytku
Część popularnych „wynalazków” warsztatowych bardziej przeszkadza niż pomaga, gdy mowa o listwach zasilających. Używane bez kryteriów jakościowych, zamieniają awarię w potencjalne zagrożenie.
Przedłużacze – „krokodyle” i rozgałęźniki do testów – podłączanie naprawianej listwy przez prowizoryczne przejściówki, skręcone przewody czy inne kombinacje „na szybko” zwiększa ilość punktów potencjalnej awarii.
Lutownica bez regulacji i doświadczenia – przegrzane luty, stopiony plastik, uszkodzone ścieżki. Jeśli listwa jest montowana na zaciskach śrubowych, lutowanie przewodów rzadko jest uzasadnione.
Spreje typu „kontakt” w nadmiarze – przesycają wnętrze listwy, mogą pogorszyć izolację przy dużym napięciu i przyciągać kurz. Stosowane bez umiaru zamaskują objawy (np. skrzypiący wyłącznik), ale nie usuną przyczyny, jaką jest wypalony styk.
Niskiej jakości „piszczki” do sprawdzania napięcia – wskaźniki fazy świecące „od wszystkiego” (pojemnościowo) nie dają wiarygodnej informacji o stanie instalacji, a potrafią wprowadzić w błąd co do obecności lub braku napięcia.
Jeśli plan naprawy opiera się głównie na psikaniu środkiem do styków i przyklejeniu taśmy, efekt będzie krótkotrwały i niepewny. Jeżeli nie masz kontroli nad parametrami narzędzi (temperatura, napięcie, zakresy pomiarowe), każda ingerencja zwiększa obszar niewiadomych.
Przykładowy zestaw narzędzi dla rozsądnej naprawy listwy
W praktyce nie jest potrzebny rozbudowany warsztat. Ważne, by zestaw był kompletny i sprawny. Minimum, które pozwala wykonać audyt i prostą naprawę, może wyglądać tak:
multimetr z funkcją „buzzer” i pomiarem napięcia AC do 750 V,
2–3 śrubokręty (płaskie i krzyżowe) z izolacją do 1000 V,
małe kombinerki i szczypce precyzyjne,
Rozszerzony zestaw dla bardziej złożonych napraw
Jeżeli listwa ma więcej niż prosty wyłącznik i kilka gniazd (filtr przeciwzakłóceniowy, ochronniki przeciwprzepięciowe, wskaźniki LED), podstawowy komplet narzędzi przestaje wystarczać. Pojawia się potrzeba dodatkowej weryfikacji nie tylko „czy działa”, ale jak działa.
Latarka punktowa lub czołowa – pozwala ocenić stan styków, drobnych pęknięć, przebarwień i nadpaleń bez zgadywania „w półmroku”. Sygnałem ostrzegawczym są ciemne obwódki, matowe naloty i lokalne pęknięcia tworzywa wokół styków.
Lupa lub okulary powiększające – przydają się przy ocenie ścieżek na płytce drukowanej, szczególnie w listwach z filtrem EMI i elementami SMD. Mikropęknięcia, zimne luty i nadtopienia są często niewidoczne gołym okiem.
Miernik cęgowy (klampowy) z pomiarem prądu AC – pozwala sprawdzić, jaki prąd faktycznie pobiera zestaw podłączonych urządzeń. Jeśli przy niewielkim obciążeniu wyłącznik nadprądowy wybija, a prąd jest w normie, przyczyna leży w listwie lub instalacji, nie w obciążeniu.
Tester gniazd sieciowych – niewielkie urządzenie, które pozwala ocenić, czy gniazdo, do którego podłączasz listwę, ma poprawnie podłączony przewód ochronny i właściwe przyporządkowanie fazy i neutralnego.
Kluczyk dynamometryczny do zacisków (opcjonalnie) – w instalacjach profesjonalnych to standard, w amatorskich rzadkość. Pozwala jednak ustawić siłę dokręcenia zacisków przewodów w powtarzalny sposób, bez „na czuja”.
Jeśli zakres naprawy ogranicza się do wymiany przewodu lub wyłącznika, rozszerzony zestaw można potraktować jako wygodny dodatek. Jeśli jednak diagnozujesz powtarzające się „wybijanie” przy określonym obciążeniu, pomiar prądu i weryfikacja gniazda zasilającego stają się punktem kontrolnym, a nie gadżetem.
Procedura diagnostyczna: od prostych kontroli do szczegółowej analizy
Wstępna ocena bez rozbierania listwy
Zanim padnie decyzja „trzeba rozkręcić”, pierwszym krokiem powinna być zewnętrzna inspekcja. To etap, na którym często da się wychwycić przyczynę awarii bez ingerencji w konstrukcję.
Kontrola przewodu zasilającego – szukaj przetarć, załamań, spłaszczeń (np. po przygnieceniu meblem), miejsca z widocznym przebarwieniem lub sztywniejszego odcinka. Twarde, „łamliwe” fragmenty to sygnał ostrzegawczy przegrzania lub starzenia się izolacji.
Ocena wtyczki – luźne bolce, nadtopienia, luźne elementy plastikowe. Jeśli wtyczka ma ślady iskrzenia lub jest nienaturalnie ciepła po krótkiej pracy, nie ma sensu badać listwy bez wymiany przewodu lub wtyczki.
Sprawdzenie obudowy listwy – pęknięcia, wybrzuszenia, odkształcenia termiczne, ślady po zalaniu (zacieki, osad). Obudowa uszkodzona mechanicznie to punkt kontrolny: nawet po „udanej” naprawie brak ciągłości mechanicznej zmniejsza margines bezpieczeństwa.
Test mechaniczny wyłącznika – wyczuwalne luzy, brak wyraźnego „kliku”, przycinanie się w jednym położeniu. Wyłącznik, który pracuje nierówno, często ma już wypalone kontakty lub uszkodzony mechanizm.
Jeśli na tym etapie pojawia się więcej niż jeden sygnał ostrzegawczy (pęknięta obudowa + przegrzana wtyczka, czy uszkodzony przewód + ślady zalania), naprawa przestaje być prostą interwencją. W takiej sytuacji minimalnym scenariuszem jest rozważenie wymiany całej listwy, zamiast „łatania” kilku problemów naraz.
Testy z użyciem multimetru przed rozebraniem
Drugi etap to pomiary, które można wykonać bez otwierania obudowy. Pozwala to ocenić, czy w ogóle istnieje sens dalszej naprawy, oraz które obszary wymagają szczególnej uwagi po rozkręceniu.
Test ciągłości przewodu ochronnego – przy odłączonej listwie od sieci ustaw multimetr na test ciągłości. Sprawdź, czy między bolcem ochronnym we wtyczce a stykami ochronnymi w każdym gnieździe listwy jest pełna ciągłość. Brak ciągłości w choć jednym gnieździe to sygnał ostrzegawczy i dyskwalifikuje listwę z dalszej eksploatacji bez naprawy.
Test oporu między przewodem fazowym a neutralnym – nadal przy odłączonej listwie ustaw multimetr na pomiar rezystancji. Pomiędzy bolcami L–N we wtyczce nie powinno być zerowej rezystancji przy wyłączonej listwie. Jeśli pomiar wskazuje zwarcie (bardzo niska rezystancja) w pozycji OFF, mamy prawdopodobnie do czynienia z wewnętrznym zwarciem lub uszkodzonym wyłącznikiem.
Sprawdzenie działania wyłącznika – przy ustawaniu miernika na test ciągłości podłącz jego końcówki do wyprowadzeń wtyczki (L–L, N–N) i przełączaj wyłącznik listwy. Stan OFF powinien oznaczać przerwę, stan ON – ciągłość. Każdy „półkontakt”, losowe przejścia, trzaski to punkt kontrolny pod kątem wymiany wyłącznika.
Test obecności zwarcia do PE – pomiar między L–PE oraz N–PE przy odłączonej listwie. W prostych listwach wynik powinien wskazywać brak przewodzenia (lub wyłącznie elementy filtrujące w specyficznych konstrukcjach). Stabilne, niskie wartości rezystancji sugerują uszkodzenie izolacji lub elementów ochronnych.
Jeśli już na tym poziomie widoczne jest zwarcie między L–N albo pomiędzy L/N a PE, dalsza praca wymaga szczególnej ostrożności. Jeżeli nie masz pewności, jak interpretować uzyskane wartości rezystancji w obecności filtrów i warystorów, minimum ostrożności to konsultacja ze specjalistą zamiast „zgadywania”, czy wynik jeszcze jest poprawny.
Rozebranie listwy – kontrola wizualna wnętrza
Po wstępnych testach przychodzi moment otwarcia obudowy. Sama czynność odkręcenia śrub nie jest skomplikowana, ale sposób, w jaki wykonasz pierwszą inspekcję, ma znaczenie dla późniejszych wniosków.
Dokumentacja stanu zastanego – zanim ruszysz jakikolwiek przewód, zrób zdjęcia wnętrza z kilku kątów. To punkt kontrolny, który pozwoli przywrócić poprawny układ przewodów przy montażu. Brak takiej dokumentacji to jedno z najczęstszych źródeł późniejszych pomyłek.
Ocena stanu przewodów – szukaj miejsc, gdzie izolacja jest przygnieciona, przecięta ostrą krawędzią obudowy, nadtopiona w okolicy wyłącznika lub elementów grzejących się. Przewody skręcone „w kulkę” lub ciasno upchnięte są sygnałem ostrzegawczym po poprzedniej, nieprofesjonalnej ingerencji.
Sprawdzenie torów prądowych (szyn miedzianych) – w wielu listwach zastosowane są wspólne listwy stykowe dla kilku gniazd. Wypalenia, przebarwienia, deformacje lub pęknięcia tych elementów oznaczają osłabienie przewodności i potencjalne punkty grzania.
Identyfikacja elementów dodatkowych – warystory, kondensatory przeciwzakłóceniowe, filtry EMI, bezpieczniki. Elementy spuchnięte, pęknięte, z widocznymi nacięciami obudowy (np. warystor po zadziałaniu) kwalifikują się do wymiany lub wycofania listwy z użytku.
Oznaki wilgoci i korozji – zmatowienia, zielonkawy nalot na miedzi, ślady „zaschniętej” cieczy. To punkt kontrolny, który sugeruje, że listwa pracowała w warunkach przekraczających jej przeznaczenie (łazienka, garaż, kuchnia) i dalsza eksploatacja po naprawie może być ryzykowna.
Jeśli wnętrze listwy wygląda jak „skład części” po wcześniejszych przeróbkach, kolor przewodów nie odpowiada standardowi (np. zielono-żółty użyty jako fazowy), a elementy są losowo poprzestawiane, minimalnym poziomem bezpieczeństwa jest rezygnacja z dalszego remontu na rzecz wymiany listwy na nową.
Sam fakt, że listwa wywołuje zadziałanie zabezpieczenia, wymaga rozróżnienia: czy przyczyną jest przeciążenie, zwarcie, czy upływ prądu do ziemi. Po wstępnej inspekcji warto zidentyfikować najbardziej prawdopodobne scenariusze.
Przeciążenie toru prądowego – objawia się przegrzanymi szynami stykowymi, stopioną izolacją przewodów przy samych zaciskach, nadpalonym wyłącznikiem. Przy wysokich prądach długotrwałych wyłącznik nadprądowy instalacji reaguje z opóźnieniem, ale lokalne elementy listwy grzeją się szybciej.
Zwarcie między torami L–N – charakterystyczne ślady łuku elektrycznego, nadtopienie obudowy w jednym punkcie, uszkodzone gniazdo (np. metalowy przedmiot wpadł do środka). Jeśli zwarcie pojawia się dopiero po włożeniu konkretnej wtyczki, gniazdo to punkt kontrolny do szczegółowego sprawdzenia.
Upływ do przewodu ochronnego (L–PE lub N–PE) – często związany z uszkodzonym warystorem, przebiciem izolacji na ostrym rancie lub zawilgoceniem. Efektem jest zadziałanie RCD (wyłącznika różnicowoprądowego), nawet przy niewielkim obciążeniu.
Uszkodzenie samego wyłącznika listwy – wypalony lub częściowo sklejony styk może powodować niepewny kontakt, iskrzenie i chwilowe zwarcia przy włączaniu. W praktyce wyłącznik staje się „generatoriem” problemów zamiast elementem zabezpieczającym.
Jeśli diagnoza wskazuje na klasyczne przegrzanie z powodu przeciążenia, naprawa samej listwy bez zmiany sposobu jej używania (liczby i rodzaju podłączonych urządzeń) będzie krótkotrwała. Jeśli natomiast głównym problemem jest upływ do PE i zadziałanie RCD, nacisk trzeba położyć na izolację i eliminację źródeł wilgoci, a nie tylko mechaniczne „oczyszczenie” elementów.
Sprawdzenie połączeń śrubowych i zacisków
Jednym z najczęstszych „cichych” powodów problemów są luźne połączenia pod śrubami. Z czasem, pod wpływem cykli nagrzewania, połączenia te tracą docisk, co przekłada się na lokalne grzanie i niestabilne parametry pracy.
Weryfikacja momentu dokręcenia – sprawdź każde połączenie śrubowe przewodu (L, N, PE). Śruba, którą można „dokręcić o kolejny pół obrotu” bez większego wysiłku, była wcześniej niedociągnięta. To typowy punkt kontrolny w listwach eksploatowanych kilka lat.
Ocena powierzchni styku przewodu – przewód z licznymi nadłamaniami, częściowo przerwany pod zaciskiem, powinien zostać skrócony i przygotowany na nowo (wraz z użyciem tulejki, jeśli to linka). Skręcenie luźnych drucików palcami nie stanowi rozwiązania problemu.
Porządek kolorystyczny i oznaczenia – przewody fazowe, neutralne i ochronne powinny odpowiadać kolorystyce: brązowy/czarny (L), niebieski (N), zielono-żółty (PE). Jeśli kolorystyka jest wymieszana, minimum to wykonanie dokładnej dokumentacji i prześledzenie rzeczywistego przebiegu torów, zanim cokolwiek odłączysz.
Usunięcie resztek cyny z zacisków – w listwach fabrycznie skręcanych śrubowo nie powinno się zaciskać przewodów cynowanych. Jeśli trafisz na taką „modyfikację”, cyna musi zostać usunięta, a przewód przygotowany zgodnie z wymaganiami producenta.
Jeżeli podczas kontroli większość zacisków wymagała znacznego dokręcania, listwa była już na granicy bezpiecznej eksploatacji. W takiej sytuacji po naprawie konieczny jest okresowy przegląd, a nie założenie, że problem „zniknął na zawsze”.
Przewód zasilający jest pierwszym kandydatem do wymiany, gdy pojawiają się objawy mechanicznego zużycia lub przegrzania. Wymiana na przewód „o takich samych parametrach” nie oznacza dowolnego kabla leżącego w szufladzie, tylko element zgodny z wymaganiami listwy.
Dobór przekroju i typu – uzupełnij oznaczenie z obudowy listwy lub dokumentacji (np. 3×1,5 mm² H05VV-F). Nowy przewód nie może mieć mniejszego przekroju niż fabryczny. Użycie przewodu o większym przekroju bywa dopuszczalne, o ile fizycznie mieści się w zaciskach i przepustach.
Przygotowanie końcówek – zdejmij izolację na długość zalecaną przez producenta zacisku (często zaznaczoną na obudowie lub zacisku w postaci miarki). Linkę zakończ tulejkami zaciskowymi; drut wkładaj bezpośrednio pod zacisk, bez cynowania.
Najważniejsze wnioski
Pierwszy punkt kontrolny to ustalenie, co konkretnie „wybija” – wyłącznik nadprądowy, różnicówka czy oba. Jeśli reaguje tylko nadprądówka, typowym winowajcą jest zwarcie lub przeciążenie; jeśli sama różnicówka – podejrzenie pada na prąd upływu (wilgoć, przebicie, uszkodzona izolacja).
Identyfikacja kolejności zadziałania zabezpieczeń upraszcza diagnozę: najpierw nadprądowy, potem różnicówka to sygnał ostrzegawczy, że problem może być złożony (zwarcie połączone z upływem, nadpalenia, uszkodzona ochrona przeciwprzepięciowa w listwie).
Drugi kluczowy punkt kontrolny to odróżnienie, czy problem leży w listwie, instalacji czy urządzeniu. Jeśli to samo urządzenie działa poprawnie podłączone bezpośrednio do gniazdka, a wybija tylko przez listwę – winna jest listwa; jeśli wybija także bez listwy, trzeba diagnozować instalację lub sprzęt.
Test w innym gniazdku (najlepiej na innym obwodzie) jest minimum przed rozbieraniem listwy. Gdy listwa „wybija” zabezpieczenia nawet bez podłączonych urządzeń, praktycznie przesądza to o jej uszkodzeniu; jeśli problem pojawia się wyłącznie z konkretnym urządzeniem, naprawa listwy nie ma sensu.
Losowe, trudne do powtórzenia „wybijanie” w różnych gniazdkach i z różnymi obciążeniami to wyraźny sygnał ostrzegawczy możliwych problemów z instalacją. W takim scenariuszu minimum bezpieczeństwa stanowi wizyta elektryka i wykonanie pomiarów obwodu.
